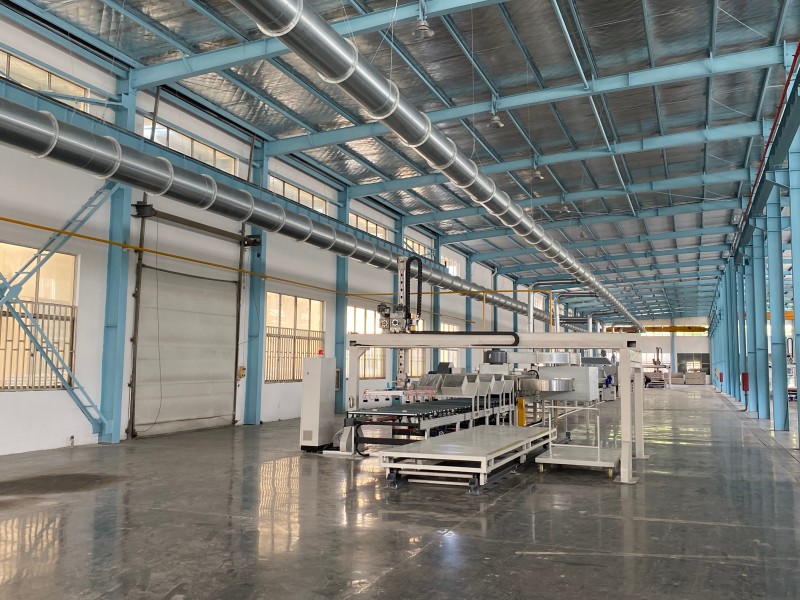

Usine d'armoires

La fabrication d'ébénisteries allie découpe de bois massif, fraisage CNC, usinage de profilés, ponçage et assemblage. Chaque processus génère différentes quantités et types de poussière, tandis que les programmes de production personnalisés nécessitent souvent que les machines démarrent et s'arrêtent à des moments différents.

Un système d'extraction de poussière conventionnel qui fonctionne à pleine capacité quelle que soit la demande de production peut consommer de l'énergie inutile et imposer des heures de fonctionnement supplémentaires aux ventilateurs et autres composants. Les fines poussières de ponçage peuvent également migrer vers les zones de préparation de surface et de revêtement, augmentant ainsi le risque de contamination de la finition et de reprise.

LUFMAX fournit des systèmes d'extraction de poussière intelligents zonés pour les ateliers d'ébénisterie. En coordonnant la collecte de poussière dans les zones de découpe, de ponçage et autres zones de production, le système peut adapter les opérations d'extraction à la demande réelle tout en prenant en charge des environnements de production plus propres et une gestion d'atelier plus flexible.



Défis de l'industrie :



La production d'armoires de style américain implique un mélange complexe de découpe de bois massif, de ponçage complexe de profils et de finition en plusieurs étapes. Dans de tels environnements, la fine poussière de ponçage est le principal ennemi ; s'il n'est pas contenu, il dérive dans les zones de revêtement, provoquant des défauts de surface ou des « taches » sur les finitions laquées haut de gamme, ce qui entraîne des reprises coûteuses. De plus, la nature personnalisée des armoires signifie que les machines sont fréquemment allumées et éteintes. Les systèmes d'extraction traditionnels fonctionnent souvent à pleine capacité quelle que soit la charge, ce qui entraîne un gaspillage d'énergie massif et des contraintes mécaniques inutiles.





La solution LUFMAX :



LUFMAX fournit un système d'extraction intelligent zoné adapté aux ateliers d'ébénisterie. En mettant en œuvre des contrôles indépendants de détection de pression dans les zones de découpe, de ponçage et d'assemblage, nous garantissons un environnement impeccable pour le traitement de surface et éliminons la contamination croisée à la source. Nos modules VFD (Variable Frequency Drive) intégrés adaptent précisément le débit d'air à la demande en temps réel, qu'il s'agisse du fonctionnement d'une seule plaqueuse de chants ou de l'ensemble de l'usine, minimisant ainsi les coûts opérationnels sans sacrifier les performances. Avec une empreinte compacte et modulaire, LUFMAX répond non seulement aux normes rigoureuses de l'artisanat américain en matière d'ébénisterie, mais permet également aux usines de passer à une fabrication allégée, verte et à haute efficacité.



Comment fonctionne le système d'extraction intelligent zoné



1. Zones d'extraction indépendantes

Les opérations de découpe, de ponçage et autres opérations génératrices de poussière peuvent être organisées en zones d'extraction distinctes en fonction de l'agencement de l'atelier et des exigences du processus. Chaque zone est évaluée en fonction de ses machines connectées, de sa génération de poussière et de son calendrier de fonctionnement.

Cet agencement permet une gestion de l'extraction plus flexible lorsque la production d'armoires implique des changements de produits fréquents ou une utilisation variable de la machine.

2. Contrôle de détection de pression

Des commandes indépendantes de détection de pression peuvent être utilisées pour surveiller les conditions de fonctionnement dans les zones désignées. La stratégie de contrôle peut alors répondre aux changements dans la demande d'extraction, aidant ainsi à maintenir les conditions de débit d'air requises lorsque les machines sont allumées ou éteintes.

L'emplacement des capteurs, la logique de contrôle et les points de consigne de pression doivent être établis lors de la conception technique en fonction du réseau de conduits et des exigences de la machine.

3. Commande d'entraînement à fréquence variable

Les entraînements à fréquence variable (VFD) ajustent le fonctionnement du ventilateur en fonction des exigences de contrôle du système. Au lieu de s'appuyer uniquement sur un fonctionnement à vitesse fixe, le système peut réguler la vitesse du ventilateur ou la capacité de fonctionnement en fonction de l'évolution de la demande d'extraction.

Lorsqu'il est correctement conçu, le contrôle basé sur la demande peut réduire la consommation d'énergie inutile du ventilateur pendant le fonctionnement à charge partielle. Les économies réelles dépendent des caractéristiques du ventilateur, des exigences de pression, des heures de fonctionnement et du profil de production.

4. Filtration centralisée et évacuation des poussières

Le réseau d'extraction transporte les poussières collectées vers un dispositif centralisé de filtration et d'évacuation. Le choix du filtre, la méthode de nettoyage et la capacité de traitement de la poussière doivent refléter la quantité et les caractéristiques des matériaux collectés.

La configuration peut être évaluée en fonction de l'espace d'installation disponible de l'usine, des exigences de maintenance et des besoins de continuité de production.



Pourquoi utiliser l’extraction intelligente zonée dans la fabrication d’armoires ?



Fonctionnalité du système	Valeur pratique
Gestion de l'extraction zonée	Permet à différentes zones de production de fonctionner selon leurs besoins individuels
Commandes de détection de pression	Prend en charge la gestion de l'extraction basée sur la demande dans les zones désignées
Régulation du ventilateur VFD	Aide à réduire le fonctionnement inutile du ventilateur lorsque la demande diminue
Dépoussiérage centralisé	Coordonne la gestion de la poussière à partir de plusieurs machines connectées
Planification du système modulaire	Permet d'adapter l'aménagement à l'espace de l'atelier et aux exigences de production
Conception orientée maintenance	Prend en charge l'inspection planifiée des ventilateurs, des filtres, des capteurs et des composants d'évacuation de la poussière

Ces avantages dépendent d’un dimensionnement approprié du système, d’une installation correcte, d’un captage efficace des poussières au niveau de la machine et de paramètres de contrôle appropriés.



Réduire la migration de la poussière dans les zones de finition des armoires



La qualité de la surface est particulièrement importante dans la fabrication d'armoires, où les défauts visibles peuvent entraîner un ponçage supplémentaire, un nouveau revêtement ou d'autres retouches. Les fines poussières de ponçage qui échappent à leur point de collecte peuvent se déposer sur les surfaces préparées ou migrer vers les zones de revêtement.

Une stratégie d’extraction de poussière zonée peut aider à gérer ce risque grâce à plusieurs mesures :

• Capturez la poussière à proximité de la source de coupe, de fraisage et de ponçage.

• Évaluez la direction du flux d’air et la séparation entre les zones d’usinage poussiéreuses et les espaces de finition plus propres.

• Équilibrez la demande d’extraction entre les machines connectées et les zones de production.

• Entretenez les filtres, les conduits et les points de collecte pour éviter les pertes évitables de performances d’extraction.

• Coordonner l’extraction des poussières avec les dispositions de ventilation et de finition de l’atelier.

L’aspiration des poussières à elle seule ne garantit pas un processus de revêtement sans défauts. La préparation de la surface, la manipulation des matériaux, l'entretien ménager, la ventilation et les procédures de revêtement affectent également la qualité de la finition finale.



Solutions d'extraction de poussière personnalisées pour les usines d'armoires



LUFMAX peut évaluer une configuration d'extraction zonée sur la base des informations de projet suivantes.

Paramètre de conception	Informations requises
Équipement de production	Routeurs CNC, scies à panneaux, ponceuses de profilés, plaqueuses de chants et autres machines connectées
Zones d'extraction	Nombre de zones, emplacements de machines et relations de fonctionnement
Calendrier de fonctionnement des machines	Fonctionnement simultané, changements de production et fréquence des changements de machines
Demande de débit d'air	Débit et pression d’air d’extraction requis sur chaque machine
Exigences de contrôle	Détection de pression, régulation VFD et stratégie de contrôle préférée
Aménagement de l'atelier	Dimensions du bâtiment, hauteur de plafond, disposition des équipements et cheminement des conduits
Exigences de filtration	Caractéristiques de la poussière, charge attendue et configuration de filtre appropriée
Décharge de poussière	Mode de collecte, capacité de stockage et modalités de traitement des déchets
Exigences de sécurité	Évaluation des poussières combustibles et mesures de protection contre les incendies et les explosions applicables
Expansion future	Machines supplémentaires prévues, zones de production ou modifications de l'agencement de fabrication

Ces détails permettent à l'équipe d'ingénierie d'évaluer la capacité d'extraction requise, le réseau de conduits, l'équipement de filtration et la configuration de contrôle.



Système d'aspiration des poussières pour ateliers d'ébénisterie : contactez LUFMAX



LUFMAX fournit systèmes d'extraction de poussière centralisés pour les installations de travail du bois et de fabrication de meubles, y compris les ateliers d'ébénisterie dotés de plusieurs machines génératrices de poussière et de demandes de production changeantes.

Que vous planifiiez un nouvel atelier d'ébénisterie ou modernisiez un réseau d'extraction existant, LUFMAX peut évaluer vos machines, vos zones de production, vos besoins en matière de débit d'air et l'aménagement de votre atelier pour développer une proposition de système adaptée.

Partagez votre liste d'équipement, vos dessins d'atelier et votre calendrier d'exploitation pour discuter d'un système d'extraction de poussière intelligent zoné personnalisé pour votre installation de production d'armoires.
