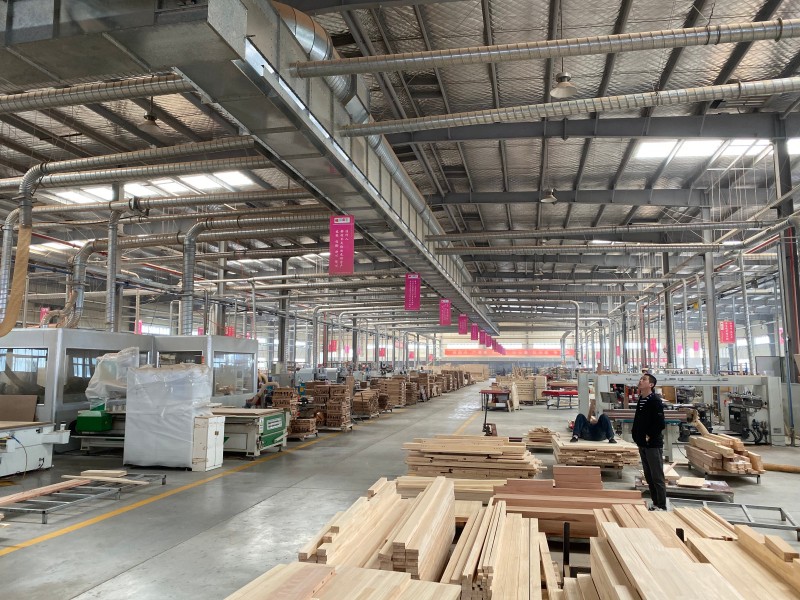

Grande usine de meubles

Ce projet présente un système de dépoussiérage centralisé conçu pour une installation de grande capacité produisant à la fois des meubles en bois massif et à base de panneaux. La philosophie de conception de base se concentre sur la maximisation de l’efficacité opérationnelle tout en garantissant un cycle de vie durable des équipements.





Efficacité intelligente : le VFD (Variable Frequency Drive) ajuste la puissance d'aspiration en temps réel en fonction des machines actives. Économise 35% d'énergie.

Fiabilité modulaire : plusieurs ventilateurs garantissent un temps d'arrêt nul. Si un ventilateur s’arrête, l’usine continue de fonctionner.

Filtration hybride : un média spécialisé capture à la fois les copeaux de bois lourds et la poussière de panneaux ultrafines.

Protection du cycle de vie : capteurs de maintenance prédictive intégrés et protection contre les explosions certifiée ATEX pour prolonger la durée de vie du système et garantir la sécurité.



Indicateurs clés	Spécifications
Échelle du projet	Capacité annuelle : 60 000 ensembles
Débit d'air total	120 000 $m^3/h$
Système d'alimentation	132 kW (équipé du contrôle intelligent VFD)
Niveau d'émission	$< 5 mg/m^3$ (dépassant les normes de l'UE)



Défis liés à la collecte de poussière dans les grandes usines de meubles



Une grande usine de production de meubles peut faire fonctionner plusieurs types de machines simultanément, chaque processus générant des caractéristiques différentes de poussière et de copeaux. Le système d'extraction doit tenir compte à la fois des exigences individuelles des machines et de la demande combinée du réseau de production.

Processus de production	Défi de collecte de poussière	Considération relative à la conception du système
Sciage et rabotage du bois massif	Gros copeaux de bois, copeaux et sciure de bois	Dimensions de conduit adaptées et transport fiable des copeaux
Usinage et routage CNC	Génération de copeaux à grand volume et fines particules en suspension dans l'air	Connexions d'extraction au niveau de la machine et débit d'air suffisant
Sciage et perçage de panneaux	Poussière générée sur plusieurs stations de traitement	Conduits de dérivation et distribution du flux d'air coordonnés
Bande de chant	Particules fines issues des opérations de détourage et de finition	Collecte localisée aux points générateurs de poussières
Ponçage et préparation de surface	Fines poussières qui peuvent se propager dans les zones environnantes	Filtration appropriée et capture efficace de la source
Plusieurs lignes de production	Demande d'extraction variable lorsque les machines démarrent et s'arrêtent	Régulation du débit d'air et gestion de la capacité des ventilateurs en fonction de la demande

Le nombre total de machines ne détermine pas à lui seul la capacité système requise. Les spécifications de la machine, les conditions de fonctionnement simultanées, la résistance des conduits et les caractéristiques de la poussière générée doivent également être évaluées.



Configuration du système de dépoussiérage centralisé LUFMAX



1. Capture de poussière au niveau de la machine

Chaque machine connectée nécessite un dispositif d'extraction adapté à ses sorties de poussières et à ses conditions d'exploitation. Les hottes d'extraction, les ports de machines et les branchements collectent la poussière à proximité du point de génération.

Pour les usines traitant à la fois du bois massif et des panneaux d'ingénierie, le réseau d'extraction doit tenir compte des différences entre les copeaux plus lourds, les copeaux et la poussière de ponçage plus fine.

2. Réseau de conduits techniques

Les conduits transportent les matériaux collectés depuis les stations de production individuelles vers l'équipement de filtration central. Les conduits principaux, les branchements, les vannes et le routage sont conçus en fonction de l'agencement de l'usine et du débit d'air requis sur chaque machine.

Un dimensionnement approprié des conduits et un équilibrage du débit d'air contribuent à réduire le risque d'aspiration inadéquate, de résistance excessive et d'accumulation de poussière dans le réseau de transport.

3. Filtration centralisée

L'unité de filtration sépare la poussière collectée de l'air de transport. En fonction de l'application, le système peut intégrer des configurations appropriées de pré-séparation et de filtration à manches ou à cartouche.

Les médias filtrants, les méthodes de nettoyage et la capacité de filtration doivent être sélectionnés en fonction des caractéristiques de la poussière, de la charge prévue, des exigences d'entretien et des limites d'émission applicables.

4. Système modulaire multi-ventilateurs

Les systèmes de dépoussiérage centralisés LUFMAX peuvent utiliser un agencement modulaire à plusieurs ventilateurs pour répondre à l'évolution de la demande de production. Le système de contrôle peut activer les modules de ventilateur requis en fonction de la charge de fonctionnement, plutôt que de compter exclusivement sur un seul ventilateur fonctionnant en continu à pleine capacité.

Cette approche prend en charge un fonctionnement basé sur la demande et permet de maintenir indépendamment les modules de ventilateur individuels, en fonction de la configuration du système et des exigences de fonctionnement.

5. Régulation intelligente du débit d'air

Un système de contrôle centralisé peut coordonner le fonctionnement du ventilateur et la régulation du débit d’air dans les zones de production connectées. La surveillance de la pression et les vannes de régulation appropriées aident à gérer les différences de demande d'extraction entre les machines.

La stratégie de contrôle doit être développée autour du programme de fonctionnement réel de la machine, de la résistance du système et des conditions d'extraction requises.

6. Décharge automatisée de poussière

La poussière et les copeaux collectés doivent être retirés de l'équipement de filtration et transférés vers un dispositif de stockage ou de manutention approprié. Selon l'échelle de production et la conception du système, cela peut inclure des trémies, des vannes rotatives, des bacs de collecte ou des équipements de transport.

La capacité d’évacuation des poussières doit être adaptée au volume de déchets attendu pour éviter une accumulation qui pourrait interférer avec le fonctionnement continu.



Pourquoi utiliser un système de dépoussiérage centralisé pour une grande usine de meubles ?



Fonctionnalité du système	Valeur opérationnelle
Extraction multi-machines	Connecte plusieurs stations de production via un réseau de conduits coordonné
Contrôle intelligent du ventilateur	Adapte la capacité active du ventilateur à l’évolution de la demande d’extraction
Configuration de ventilateur modulaire	Prend en charge le fonctionnement par étapes et la maintenance indépendante des modules de ventilateur
Filtration centralisée	Consolide la séparation des poussières et l’entretien du filtre
Conduits techniques	Répartit la capacité d'extraction en fonction des besoins de la machine
Dépoussiérage automatisé	Prend en charge la collecte et la gestion organisées des déchets de production
Planification de système extensible	Permet de prendre en compte les futurs changements de capacité et de disposition lors de la conception du système

La consommation d'énergie réelle, les performances de dépoussiérage et les exigences de maintenance dépendent de la taille de l'équipement, de la qualité de l'installation, des calendriers de fonctionnement et de l'état du système.



Collecte de poussière centralisée ou dépoussiéreurs individuels



Pour une grande usine de meubles, le choix entre une extraction centralisée et des collecteurs individuels dépend de l'échelle de production, de la disposition des machines et des exigences d'exploitation.

Facteur d'évaluation	Système de dépoussiérage centralisé	Dépoussiéreurs individuels
Matériel connecté	Plusieurs machines et zones de production	Une machine ou un petit groupe de machines
Conduits	Réseau de conduits techniques partagés	Connexions courtes et dédiées
Contrôle du ventilateur	Peut coordonner la capacité entre les machines connectées	Généralement contrôlé au niveau de l'unité individuelle
Entretien	Accès centralisé aux équipements de filtration et d’évacuation des poussières	Maintenance répartie sur des unités distinctes
Planification de l'installation	Nécessite des calculs de débit d'air au niveau du système et une conception de conduits	Généralement plus simple pour les applications isolées
Application appropriée	Grandes usines de meubles et installations de menuiserie multi-lignes	Petits ateliers ou machines indépendantes

Pour les grandes installations dont l’utilisation des machines change, un système centralisé peut simplifier la gestion des poussières et coordonner la demande d’extraction entre les zones de production. Les collecteurs individuels peuvent rester adaptés aux postes de travail isolés ou aux zones peu pratiques à connecter au réseau central.



Considérations en matière de sécurité et de maintenance à long terme



La poussière de bois et certaines poussières de panneaux d'ingénierie peuvent présenter des risques de poussière combustible. Un système d'extraction centralisé doit donc être conçu en fonction des propriétés des matériaux collectés, des sources d'inflammation potentielles et des exigences de sécurité applicables.

Zone	Considération technique
Évaluation des risques liés à la poussière	Évaluer les caractéristiques combustibles du matériau traité
Matériel de filtration	Sélectionnez les médias filtrants et les modalités de nettoyage appropriés
Conduits	Examiner la vitesse de transport des poussières, les risques de dépôt et l'accès pour l'inspection
Ventilateur et équipement électrique	Évaluer l’adéquation à l’environnement d’installation et les dangers identifiés
Protection contre les explosions	Spécifier les mesures appropriées de ventilation, d'isolement, de suppression ou d'autres mesures si nécessaire
Entretien du filtre	Surveiller la chute de pression, l’état du filtre et les performances de nettoyage
Décharge de poussière	Prévenir l’accumulation excessive et garantir une gestion fiable des déchets
Surveillance du système	Vérifier le débit d'air, le fonctionnement du ventilateur et les performances du système de contrôle

Les mesures de protection requises dépendent de l'évaluation des risques spécifique au site et de la réglementation applicable. Ils doivent être établis lors de la conception technique plutôt que considérés comme des caractéristiques standard de chaque installation.



Systèmes de dépoussiérage personnalisés pour les usines de meubles



LUFMAX évalue les projets de dépoussiérage centralisés en fonction des machines de l'usine, des exigences de production et des conditions d'installation.

Paramètre de conception	Informations requises
Production en usine	Meubles en bois massif, meubles en panneaux ou production mixte
Machines connectées	Routeurs CNC, scies, raboteuses, moulurières, ponceuses et perceuses
Quantités de machines	Nombre de machines et de points d'extraction
Horaire d'exploitation	Machines fonctionnant simultanément, équipes de production et heures de fonctionnement
Exigences en matière de débit d'air	Débit d'air et pression requis aux points d'extraction individuels
Disposition des conduits	Dessins d'usine, positions des machines, tracé et hauteur d'installation
Configuration de filtration	Caractéristiques de la poussière, charge et performances de filtration requises
Configuration du ventilateur	Demande totale du système, charge d’exploitation et exigences de contrôle
Décharge de poussière	Volume des déchets, modalités de stockage et méthode de manutention
Exigences de sécurité	Évaluation du risque de poussière et normes de protection applicables
Expansion future	Lignes de production planifiées, machines supplémentaires et besoins en capacité

Sur la base de ces informations, le système peut être évalué pour la capacité du ventilateur, la taille des conduits, la configuration de la filtration, la logique de contrôle et les dispositions d'évacuation des poussières.



Demandez une proposition de système de dépoussiérage centralisé à LUFMAX



LUFMAX fournit des solutions centralisées de dépoussiérage pour les usines de meubles et les installations industrielles de menuiserie nécessitant une extraction coordonnée sur plusieurs lignes de production.

Pour la fabrication de meubles à grande échelle, la conception du système doit tenir compte des horaires de fonctionnement des machines, de la distribution du flux d'air, de la filtration, de l'évacuation des poussières et de la maintenance à long terme. Une configuration basée sur les conditions de production réelles peut permettre d’éviter à la fois une capacité d’extraction insuffisante et un fonctionnement inutile des équipements.

Partagez l'aménagement de votre usine, la liste des machines, le calendrier d'exploitation et les exigences en matière de dépoussiérage avec LUFMAX pour discuter d'un système de dépoussiérage centralisé adapté à votre usine de fabrication de meubles.
