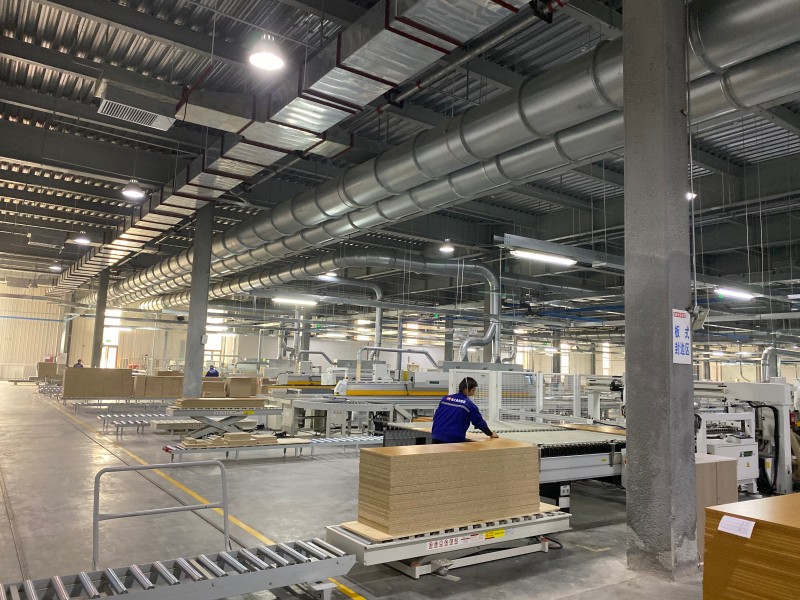

Usine de meubles en panneaux

Les usines automatisées de meubles en panneaux à grande échelle sont souvent confrontées aux quantités massives de poussière fine générées par les centres CNC à grande vitesse et les lignes automatiques de placage de chants. Si la pression d'extraction est insuffisante, la poussière s'accumule sur les rails et les capteurs de précision, déclenchant des alarmes sur les équipements et des temps d'arrêt coûteux. De plus, les systèmes conventionnels manquent de détection intelligente pour ajuster le débit d'air en fonction de la commutation des conduites, ce qui entraîne un gaspillage d'énergie massif au ralenti. Dans un environnement de production à cadence élevée, tout nettoyage manuel ou toute panne du système crée un effet domino, retardant des calendriers de commandes entiers.





LUFMAX offre une solution transparente en intégrant la technologie de contrôle de bus intelligent directement dans votre flux de production automatisé. Nos systèmes VFD adaptatifs garantissent une pression négative optimale pour chaque machine, prolongeant considérablement la durée de vie des broches et des capteurs de précision. Équipés d'une filtration industrielle continue à jet pulsé, nos systèmes prennent en charge un fonctionnement non-stop 24h/24 et 7j/7, maintenant une puissance d'aspiration maximale même sous des charges de production maximales. En permettant un fonctionnement sans personnel et des matrices de ventilateurs à haut rendement, LUFMAX garantit non seulement un nettoyage impeccable pour les processus de placage de chants et de perçage, mais fournit également une base robuste et sans temps d'arrêt pour une fabrication continue à grande échelle.



Défis liés à la collecte de poussière dans les usines de meubles en panneaux



Différents processus de production génèrent différents types et quantités de poussière. Un système d'extraction de poussière approprié doit tenir compte de ces différences lors de la détermination du débit d'air, des points de collecte, des dimensions des conduits et des exigences de filtration.

Processus de production	Poussière et déchets générés	Considérations sur l’extraction de poussière
Découpe et fraisage CNC	Fines particules de bois, poussières de panneaux et copeaux	Enceinte de la machine, ports d'extraction et flux d'air suffisant au point de coupe
Sciage de panneaux	Sciure, copeaux et particules en suspension dans l'air	Aspiration au niveau des sorties de collecte des lames de scie et des machines
Bande de chant	Poussière fine, particules de coupe et petits copeaux	Collecte aux postes de parage, de grattage et de finition
Forage et alésage	Copeaux localisés et particules fines	Raccords d'aspiration adaptés à la structure de la machine
Ponçage des panneaux	Fines poussières en suspension et résidus de ponçage	Capture efficace de la source et filtration appropriée
Production multiligne	Poussière provenant de plusieurs machines fonctionnant simultanément	Équilibrage du flux d'air, contrôle des conduits de dérivation et fonctionnement coordonné des ventilateurs

Le système doit être conçu en fonction des machines et des conditions de fonctionnement réelles. Connecter plusieurs machines à un collecteur sans vérifier la demande combinée de débit d’air peut conduire à une extraction insuffisante au niveau des postes de travail individuels.



Configuration du système d'extraction de poussière centralisé



Un système d'extraction de poussière centralisé connecte plusieurs machines génératrices de poussière à un réseau de collecte commun. LUFMAX peut évaluer la configuration du système en fonction du nombre de machines connectées, des exigences de production, de l'espace d'installation et de la capacité de traitement de la poussière requise.

1. Capture de poussière à la source

Les hottes d'extraction et les ports des machines collectent la poussière générée lors de la découpe, du fraisage, du perçage et du ponçage. Une capture efficace de la source réduit la quantité de poussière s’échappant dans l’atelier.

L'interface de collecte doit correspondre à la conception de la machine et au type de matériau traité.

2. Conduits et distribution du flux d'air

Un réseau de conduits principaux et de conduits secondaires transporte la poussière collectée des machines individuelles vers l'équipement de filtration. Le diamètre du conduit, le tracé, les branchements et la distribution du débit d'air doivent être évalués ensemble.

Pour les lignes de production avec des horaires de fonctionnement différents, le contrôle du débit d'air peut aider à adapter la demande d'extraction aux machines en fonctionnement.

3. Séparation des poussières et filtration

La section de filtration sépare la poussière de l'air de transport. Selon l'application, le système peut intégrer une pré-séparation par cyclone, une filtration par dépoussiéreur ou d'autres technologies de dépoussiérage appropriées.

La sélection du filtre doit tenir compte des caractéristiques des particules, de la charge de poussière, du débit d'air requis, de l'accès pour la maintenance et des exigences en matière d'émissions applicables.

4. Ventilateur et système de contrôle

Le ventilateur fournit le débit d'air et la pression nécessaires pour transporter la poussière à travers le réseau de conduits et l'équipement de filtration. La sélection du ventilateur doit tenir compte de la résistance totale du système et des conditions de fonctionnement des machines connectées.

Le cas échéant, un contrôle à fréquence variable ou une configuration modulaire multi-ventilateurs peuvent être envisagés pour ajuster le fonctionnement aux charges de production changeantes.

5. Décharge et collecte de poussière

La poussière et les copeaux de bois collectés nécessitent un dispositif d'évacuation et de stockage approprié. Selon la conception du système, cela peut inclure des bacs de collecte, des trémies, des vannes rotatives ou des équipements de transport.

La méthode de déchargement doit être adaptée au type et au volume des déchets générés ainsi qu'aux dispositions de manutention de l'usine.



Considérations système recommandées pour différentes lignes de production



Exigence d'usine	Considérations de conception recommandées
Plusieurs machines CNC	Compatibilité machine-port, demande de débit d'air combinée et équilibrage des branches
Scies à panneaux automatiques	Collecte au niveau de l'enceinte de la scie et transport efficace des copeaux
Bande de chant à grand volume	Extraction aux points de coupe et de grattage
Production à forte intensité de ponçage	Capture des poussières fines, sélection des filtres et fréquence de maintenance
Plusieurs lignes de production	Réseau de gaines central, régulation du débit d'air et contrôle coordonné
Fonctionnement continu de l'usine	Nettoyage des filtres, capacité d'évacuation des poussières, accès pour la maintenance et redondance des équipements si nécessaire

La configuration finale de l'équipement doit être basée sur la liste des machines, le calendrier d'exploitation, les propriétés de la poussière et l'évaluation technique spécifique au site.



Pourquoi envisager un système centralisé pour la production de meubles en panneaux ?



Un système centralisé peut simplifier la gestion de la poussière lorsque plusieurs machines fonctionnent sur une vaste zone de production.

• Collecte multi-machines : Connecte les équipements appropriés de coupe, de fraisage, de perçage, de placage de chants et de ponçage à un réseau d’extraction coordonné.

• Gestion intégrée du flux d'air : Permet d'évaluer la disposition des conduits et la capacité du ventilateur par rapport à la demande réelle de production.

• Maintenance centralisée : Consolide les équipements de filtration et d’évacuation des poussières pour simplifier l’inspection et l’entretien de routine.

• Planification flexible du système : Prend en charge le routage des conduits spécifiques à la configuration et l'expansion future lorsqu'ils sont pris en compte lors de la conception initiale.

• Gestion de l'environnement de production : Aide à contrôler l’accumulation de poussière autour des machines connectées et réduit la propagation de la poussière de processus capturée.

Les performances d'extraction réelles et les coûts d'exploitation dépendent de la taille du système, des enceintes de la machine, de la résistance des conduits, de l'état du filtre et des modèles de production.



Considérations relatives à la sécurité et à l'entretien



La poussière de bois et de panneaux d'ingénierie peut présenter des risques d'incendie et de poussière combustible dans certaines conditions. L'équipement d'extraction de poussière doit donc être sélectionné et installé en gardant à l'esprit les propriétés des matériaux, les sources d'inflammation potentielles et les exigences de sécurité locales applicables.

Les considérations importantes comprennent :

Article	Considération technique
Poussière combustible	Évaluer l’explosibilité des poussières et déterminer les mesures de protection requises
Sources d'inflammation	Évaluez les risques d'étincelles, la mise à la terre, la liaison et d'autres protections spécifiques à l'application
Matériel de filtration	Sélectionnez les médias filtrants et les méthodes de nettoyage appropriés
Conduits	Examiner le débit d'air, les risques de dépôt de poussière, l'accès aux inspections et les exigences de mise à la terre
Décharge de poussière	Prévenir l’accumulation excessive et établir des procédures appropriées de traitement des déchets
Entretien courant	Surveiller l’état du filtre, la chute de pression, le débit d’air et le fonctionnement de décharge

La ventilation, l'isolation, la suppression ou la détection d'étincelles d'explosion doivent être spécifiées lorsque l'évaluation des risques liés aux poussières et les normes applicables l'exigent. Il ne faut pas supposer que ces fonctionnalités sont incluses dans chaque configuration système.



Systèmes d'extraction de poussière personnalisés pour les usines de meubles en panneaux



LUFMAX peut évaluer les exigences en matière de dépoussiérage centralisé pour la production de meubles en panneaux sur la base des informations de projet suivantes.

Paramètre de personnalisation	Informations requises
Plan d'usine	Dessins d'atelier, zones de production et espace d'installation disponible
Machines connectées	Types de machines, quantités, dimensions des ports d'extraction et dispositions des équipements
Horaire d'exploitation	Machines à fonctionnement simultané, équipes et heures de production
Caractéristiques de la poussière	Matériau du panneau, caractéristiques des particules et charge de poussière attendue
Exigences en matière de débit d'air	Débit d'air d'extraction requis pour chaque machine et demande totale du système
Conduits	Acheminement, branchements, hauteur d'installation et espace disponible
Filtration	Méthode de séparation, média filtrant et dispositif de nettoyage appropriés
Décharge de poussière	Bacs de collecte, trémies, méthode de transport et exigences de stockage
Exigences de sécurité	Évaluation des risques liés aux poussières, normes applicables et mesures de protection requises
Préférences de contrôle	Exigences de contrôle manuel ou automatique, de régulation du débit d'air et de surveillance

Ces détails aident à établir une disposition du système, une configuration de l'équipement et une proposition technique appropriées pour l'installation de production spécifique.



Discutez de votre projet d'extraction de poussière d'usine de meubles en panneaux avec LUFMAX



LUFMAX fournit des systèmes d'extraction de poussière centralisés pour les applications de menuiserie et de fabrication de meubles. Chaque projet peut être évalué en fonction du processus de production, des machines connectées, de la demande de débit d'air, de l'aménagement de l'atelier et des exigences en matière de traitement de la poussière.

Que vous planifiiez une nouvelle usine de meubles en panneaux ou modernisiez un réseau de dépoussiérage existant, fournissez la liste de vos machines, l'aménagement de votre usine et les exigences de production pour vous aider à déterminer la configuration d'extraction et de filtration appropriée.

Contactez LUFMAX pour discuter d'un système d'extraction de poussière adapté à votre ligne de production de meubles en panneaux.
